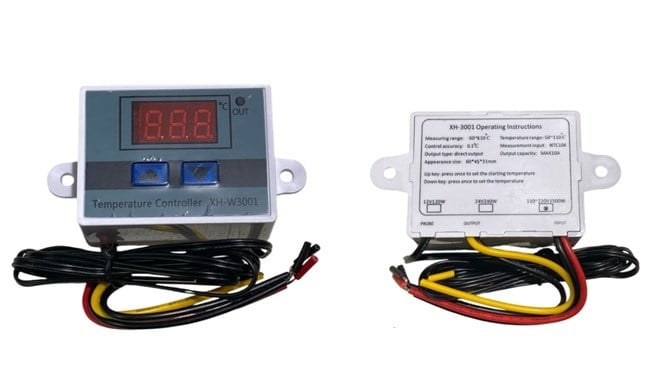

TERMOMETRE-TERMOSTAT W3001 220V 1500W

TERMOMETRE-TERMOSTAT W3001 220V 1500W, Soğutucu cihazları  otomatik olarak açıp kapatmak için kullanılan dijital bir kontrol kartıdır.

Teknik Özellikler

• Çalışma Gerilimi: 220V AC
• Maksimum Çıkış Gücü: 1500 Watt (Maksimum 10 Amper)
• Sıcaklık Ölçüm Aralığı: -50°C ile +110°C arası
• Kontrol Hassasiyeti: 0.1°C
• Ölçüm Probu: NTC10K su geçirmez prob (yaklaşık 1 metre kablo uzunluğu)

Kablo Bağlantı Şeması

Cihazın üzerinde genellikle dört adet kablo bulunur. Bağlantıları yaparken elektriğin kesik olduğundan emin olun:

• Giriş Beslemesi (Kırmızı ve Siyah Kablo): 220V şehir şebekesine bağlanır. (Kırmızı: Faz, Siyah: Nötr)
• Çıkış / Yük (Sarı ve Siyah Kablo): Kontrol etmek istediğiniz cihaza (ısıtıcı, fan, buzdolabı vb.) bağlanır. (Sarı: Çıkış Fazı, Siyah: Ortak Nötr)

Cihaz Programlama ve Ayarlar

Cihaz üzerinde iki adet buton bulunur: Yukarı Ok (Sol) ve Aşağı Ok (Sağ).

1. Başlangıç Sıcaklığı Ayarı (Isıtıcının veya Soğutucunun Devreye Gireceği Sıcaklık)

• Sol butona (Yukarı Ok) bir kez basarak mevcut başlangıç sıcaklığını görün.
• Ekranda sayı yanıp sönmeye başlayana kadar sol butona 3 saniye boyunca basılı tutun.
• Yanıp sönme başladığında, butonları kullanarak cihazın çalışmaya başlamasını istediğiniz sıcaklığı ayarlayın.
• Ayarladıktan sonra birkaç saniye bekleyin, ekran normal sıcaklık göstergesine dönecektir.

2. Durdurma Sıcaklığı Ayarı (Isıtıcının veya Soğutucunun Devreden Çıkacağı Sıcaklık)

• Sağ butona (Aşağı Ok) bir kez basarak mevcut durdurma sıcaklığını görün.
• Ekranda sayı yanıp sönmeye başlayana kadar sağ butona 3 saniye boyunca basılı tutun.
• Yanıp sönme başladığında, cihazın durmasını istediğiniz sıcaklığı ayarlayın.

Çalışma Modu Örnekleri

Mod A: Isıtma Kontrolü (Örn: Kuluçka veya Akvaryum)

Hedefiniz ortamı 37.5°C ile 38.0°C arasında tutmak olsun. Sıcaklık düştüğünde ısıtıcı çalışmalı, ısındığında durmalıdır.

• Kural: Başlangıç Sıcaklığı < Durdurma Sıcaklığı
• Sol Buton (Başlangıç): 37.5°C
• Sağ Buton (Durdurma): 38.0°C

Mod B: Soğutma Kontrolü (Örn: Fan veya Buzdolabı)

Hedefiniz ortamı 24.0°C'ye soğutmak olsun. Sıcaklık 28.0°C'ye çıktığında fan çalışmalı, 24.0°C'ye düştüğünde durmalıdır.

• Kural: Başlangıç Sıcaklığı > Durdurma Sıcaklığı
• Sol Buton (Başlangıç): 28.0°C
• Sağ Buton (Durdurma): 24.0°C

Önemli Güvenlik Uyarıları

• Röle Ömrü ve Güç Sınırı: Cihaz etiketinde 1500W yazsa da, uzun ömürlü ve güvenli bir kullanım için 1000W üzerindeki yüklerde doğrudan kullanılması önerilmez. Yüksek güçlü ısıtıcılar veya motorlu cihazlar (kompresörler) ani yüksek akım (demeraj) çektiği için araya mutlaka bir kontaktör veya röle eklenmelidir.
• Fabrika Ayarlarına Döndürme: Cihaz kilitlenirse veya ayarları sıfırlamak isterseniz, iki butona aynı anda basılı tutun. Ekranda "888" yazısı göründüğünde cihaz sıfırlanmış olur.
